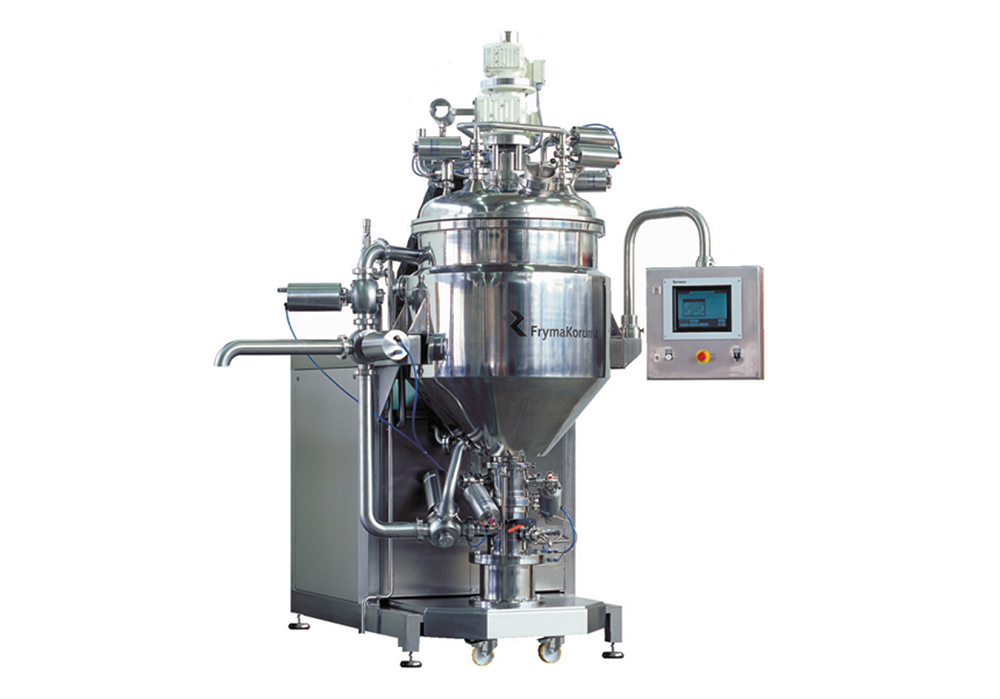

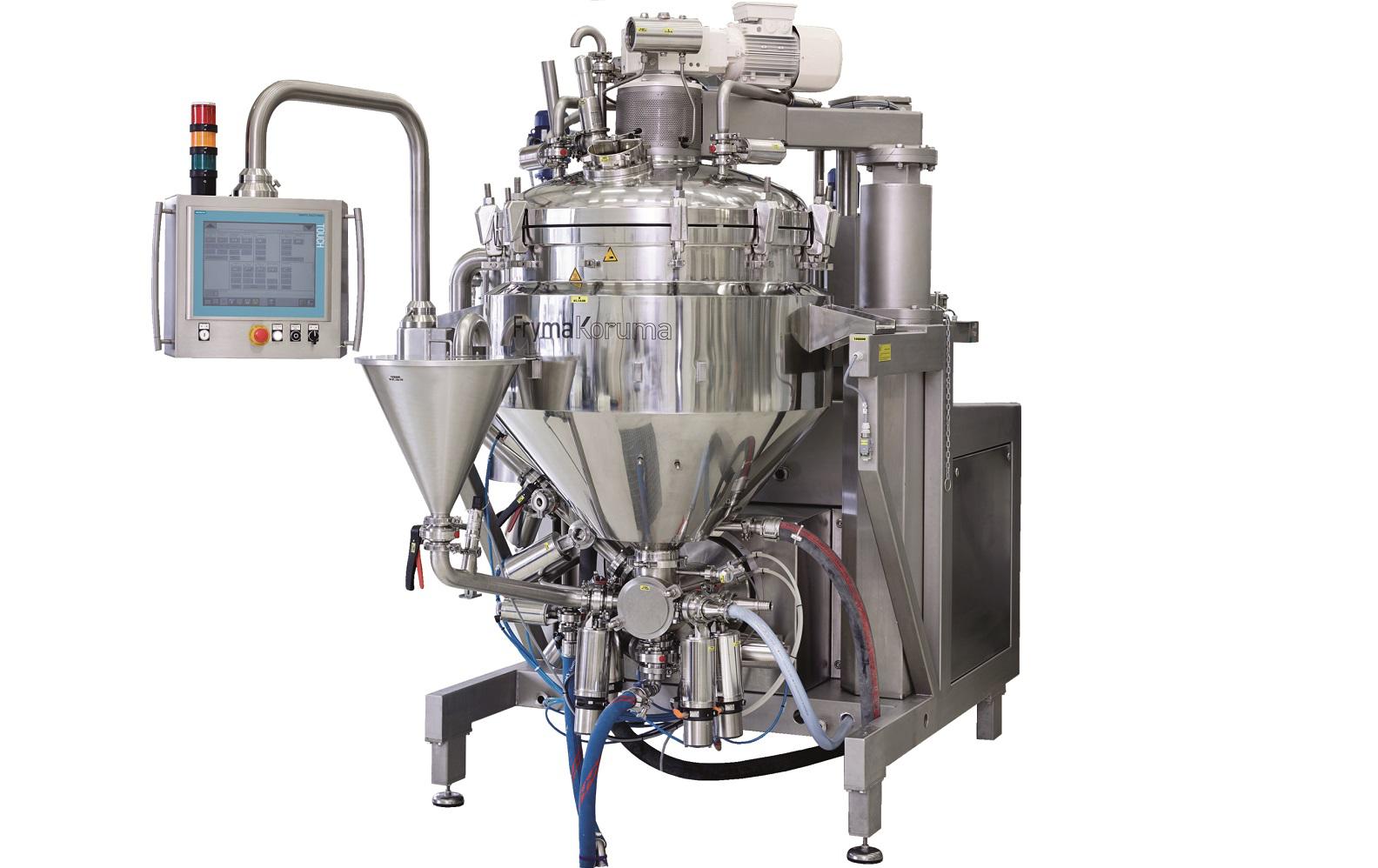

バッチ式真空乳化装置 Dinex - FrymaKoruma AG

医薬品・化粧品業界から極めて高い評価 幅広い粘度・粉体原料処理を得意とする革新的な真空プロセスユニット

FrymaKoruma社バッチ式真空乳化装置Dinexは、「高粘度原料の処理能力」と「少量・多品種の原料の対応・処理能力」に優れた機械です。他社の機械にない際立った特長と、CIP/SIPが確実かつ的確に行われる構造である事から特に国内外の医薬品・化粧品業界で数多く使用されています。高価な原料を無駄なく混合したい、製品の含気や泡立ちを無くしたい、無菌環境で処理したい、せん断に弱い原料を処理したい等、お客様のご要望に応じ、Dinexは開発されました。
製品の品質の均一化、製造時間・洗浄時間の短縮化により、お客様の生産性向上に貢献致します。

FrymaKoruma AG(スイス)

真空乳化機・粉砕機等の幅広いアプリケーションを提供するプロセスエンジニアリング会社です。180か国以上、23,000台以上の納入実績を持ち、医薬・化学品・食品業界など幅広い業界で高い評価を得ています。

https://www.frymakoruma.com/ww-en/home/

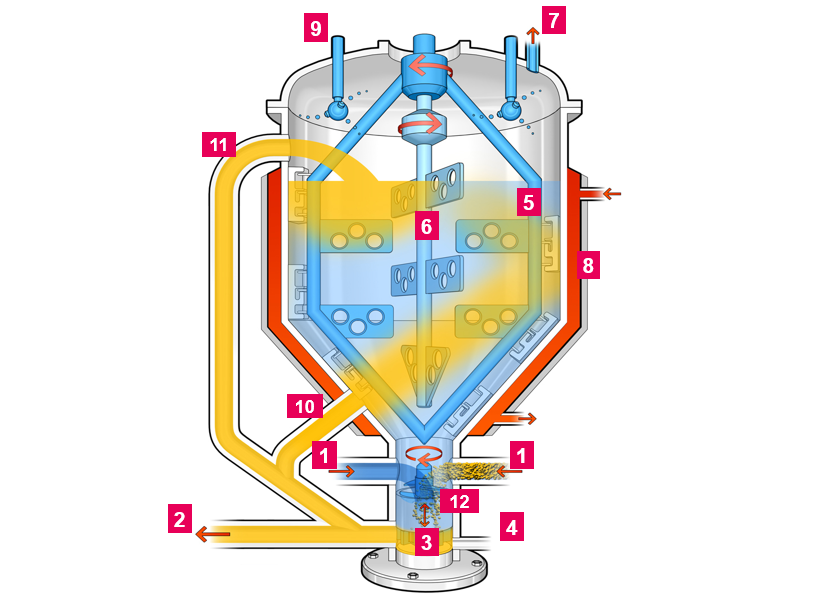

内部構造

  1. 原料入口
  2. 製品排出口
  3. ホモゲナイザー
  4. 残渣物排出口
  5. スクレーパー/アジテーター
  6. 逆回転アジテーター
  7. バキュームシステム
  8. ダブルジャケット(加熱/冷却)
  9. CIP用スプレーボール
  10. ショートループ(少量用)
  11. ロングループ(大量用)
  12. ステーター調整機能

アプリケーション例

医薬品

  • クリーム/軟膏
  • エマルジョン(W/O,O/W)
  • 目薬(無菌)
  • 注射剤(造影剤)
  • 坐剤
  • 内服液

化学品

  • リップスティック/マスカラ
  • 歯磨粉
  • 洗濯用洗剤
  • シャンプー/リンス
  • マウスウォッシュ
  • 日焼け止めクリーム
  • 整髪剤

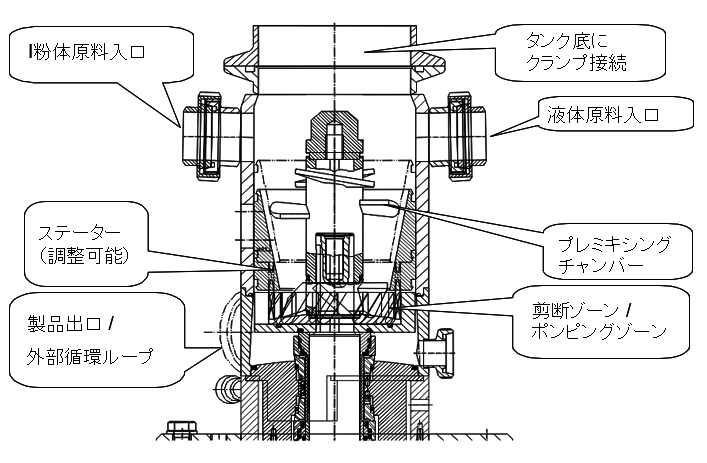

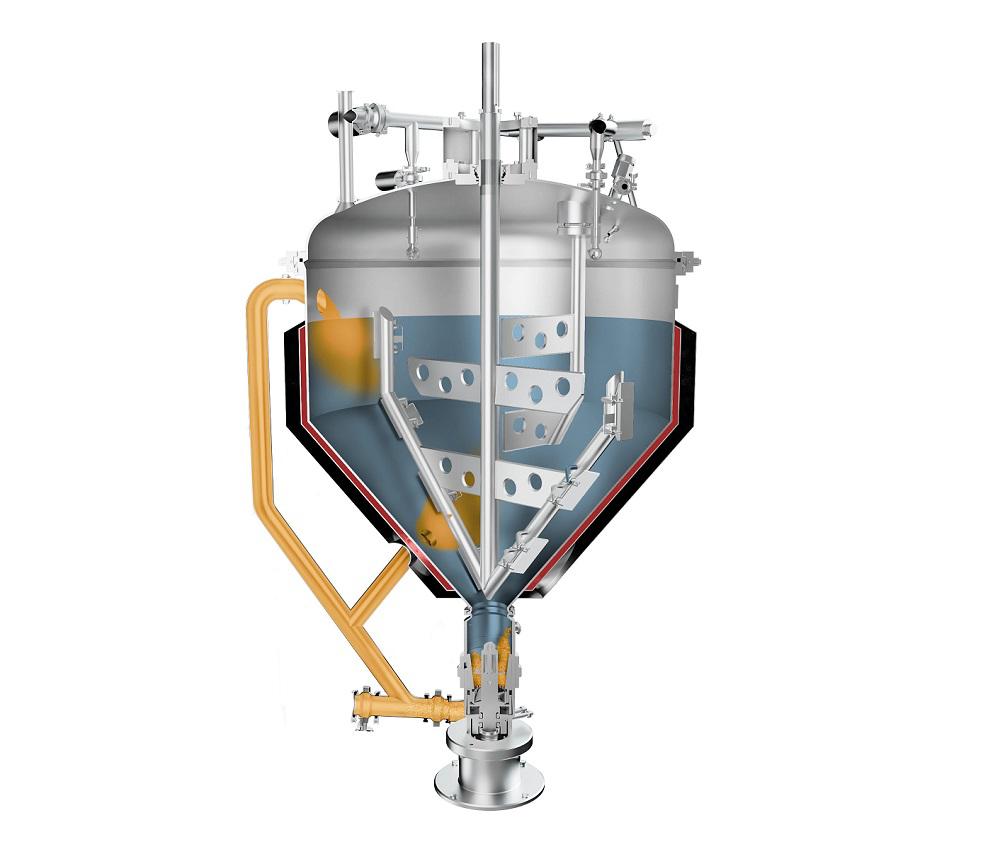

ホモゲナイザー

タンク直下に垂直方向に設置されているホモゲナイザーは、Dinexの大きな特徴の一つです。このホモゲナイザーの機能は、製品の循環、せん断、製品排出ですが、「せん断ギャップの調節が可能である。」、「CIP時や製品排出時にポンプの役割を果たすため、追加のCIPポンプが必要ない。」など、他社の機械にはない大きな特長を持ちます。
液体・粉体原料はホモゲナイザー部分へダイレクトに投入され、ダマの発生や濃度のばらつきを皆無にします。稼働式のステーターにより、製品粒度を細かくする「せん断モード」、せん断に弱い、不必要な化学反応を最小限に抑えたい時に、循環だけを目的とした「ポンプモード」への切り替えが容易に可能です。

その他の特長

  • 大容量バッチミキサーでも非常に低いバッチサイズ生産が可能
  • 排出後の残存製品を最小化
  • 外部循環による製品の均一化、製造時間の短縮化
  • ダブルジャケットによる加熱冷却の効率向上
  • CIP/SIP/DIP対応可能
  • 省スペースの温度制御システム
  • 粉体原料等の予備混合必要無し(ワンボウル方式)
  • バッチ時間の最小化、洗浄時間最小化、製品質の均一化による運転費用メリット

オプション

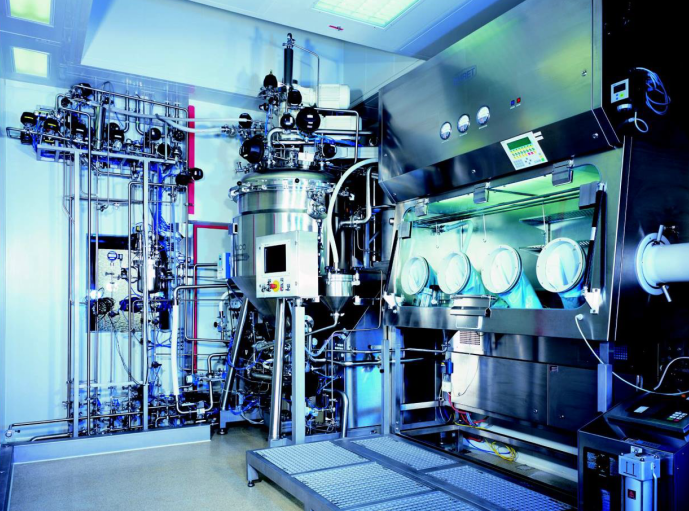

  • 無菌条件下で運転可能(タンク耐圧やバルブ機器類も無菌条件運転に合わせて変更可能)
  • 防爆仕様対応(ATEX)
  • 蓋昇降装置取り付け可能
  • ロードセル&ドージングユニット
  • ホモゲナイザー垂直取り付け、または水平取り付け選択可能
  • 外部循環用ショートループ管
  • タンク材質、表面仕上げ指定可能
  • 逆回転アジテーター取り付け可能

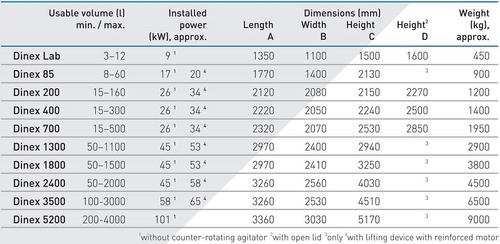

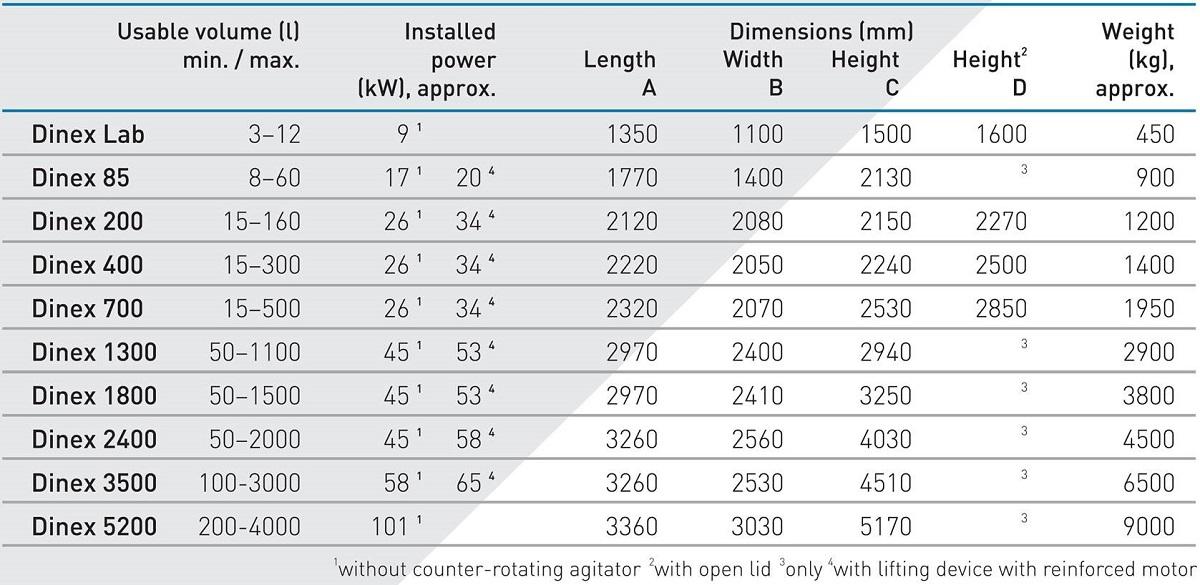

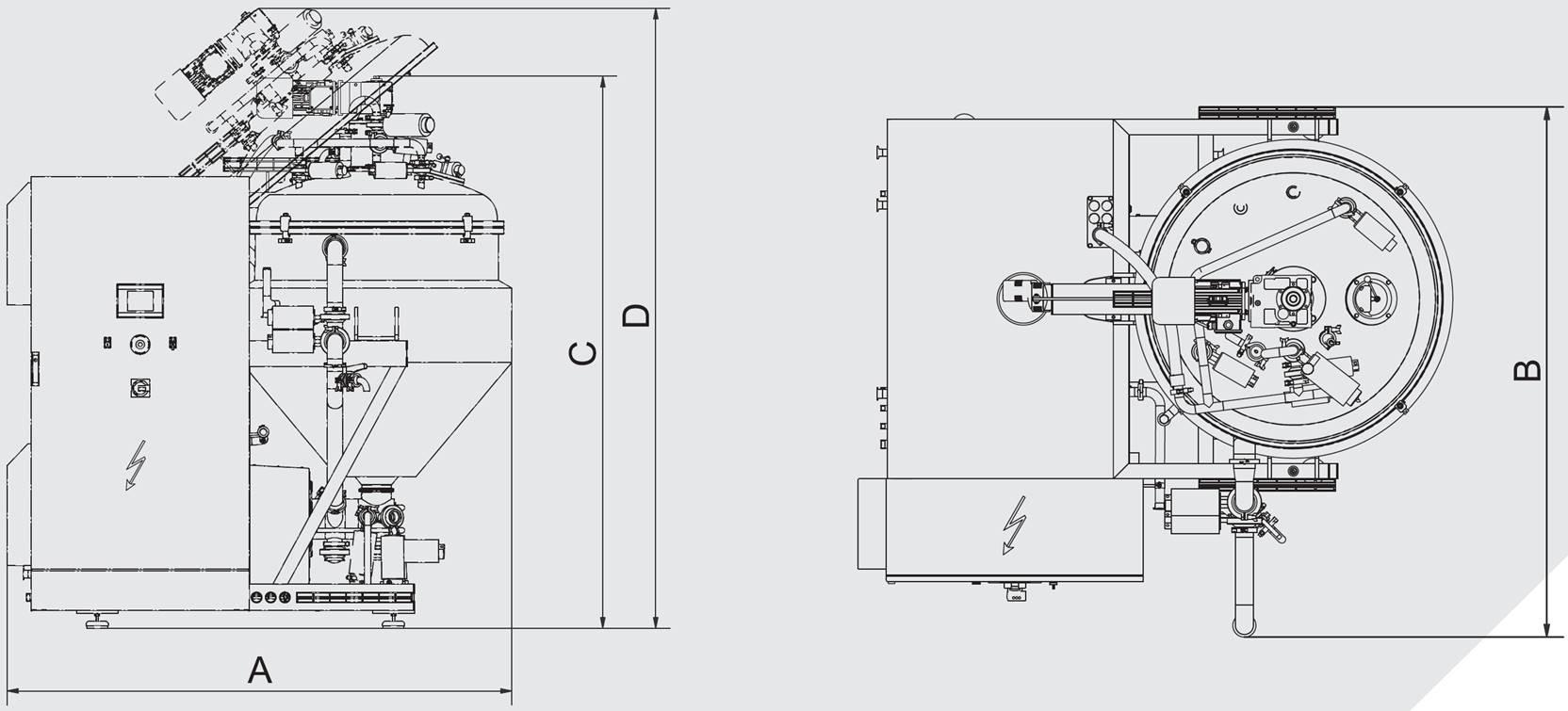

Dinexバッチサイズ


導入例(1) 歯磨き粉

製品    :歯磨き粉
機種    :Dinex H 2400
バッチ時間 :70 - 100min
ロータースピード :600 - 3,000rpm
製品温度  :max. 45℃
製品粘度  :300,000mPas


導入例(2) ボディークリーム

製品    :ボディークリーム
機種    :Dinex 400
バッチ時間 :20 - 50min
ロータースピード :600 - 3,000rpm
製品温度  :max. 80℃
製品粘度  :8,000mPas

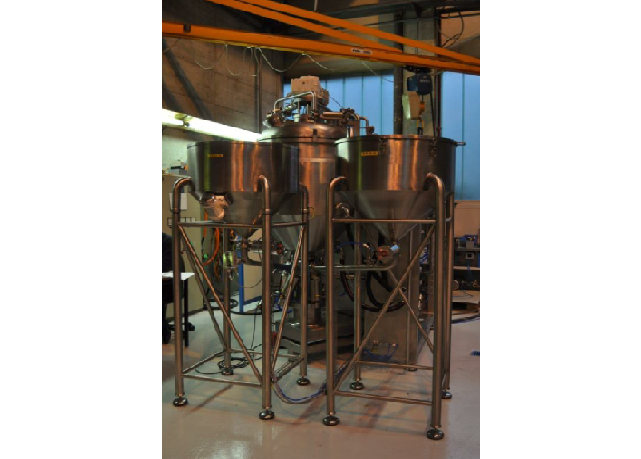

国内テスト機について

弊社にてFrymaKoruma社 真空乳化機のテスト機をご用意しております。原料をご準備頂き、テスト機にて製品テストを行うことが可能です。ご興味がございましたら、弊社伊藤忠マシンテクノスまでご連絡頂きます様、宜しくお願い致します。
